特 點:
三次元機械手可代替人的繁重勞動以實現生產
的機械化和自動化,能在有害環境下操作以保
護人身安全,因而廣泛應用于機械制造、冶
金、 電子、輕工和原子能等部門。
適用行業:
五金沖壓、拉伸如電飯鍋、電機機殼、熱水
壺、豆?jié){機、餐盤、筆記本外殼、手機外
殼、汽車零配件、電視機外殼、空調配件。

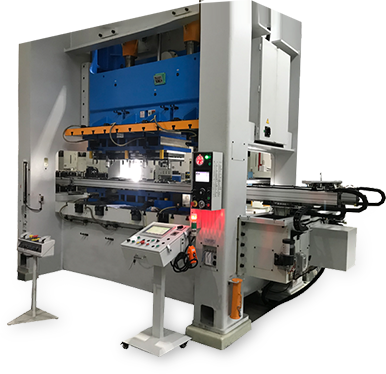

TN3三次元傳送機械手采用PLC和觸摸式人機界面控制系統,可直觀查看運行狀態和異常監視,各項沖壓作業參數可經由人機界面輸入、修改、調整設置方便,維護簡單。
三次元機械手特點:
1.同步源為數個伺服馬達,由連結沖床曲軸之編碼器傳送角度信號至控制系統達成與沖床同步運作之功能。
2.沖床三次元機械手具有誤送檢知回路,確保模具和機器的安全。
3.主體框架采用焊接結構,各軸均由精密滾珠絲桿傳動,定位精度高。
4.送料系統可采用三合一送料機、搖擺式送料機或者采用雙堆式積料架。
5.自動化生產,強化作業安全性,提升產能,穩定產品質量,有效降低不良率及成本。
6.三次元沖壓機械手操作方式:所有操作通過人機界面完成(手動、步進、自動;高、中、低三檔速度自由切換,及根據用戶速度設定功能),監控操作容易。
7.沖床三次元機械手保護功能:光幕監控、聯鎖沖床及周邊設備。
8.吸著方式可為真空吸盤或電磁吸鐵,氣動夾具可混合使用,適應不同工件。
9.可以提高生產過程的自動化程度,應用沖壓機械手,有利于提高材料的傳送、工件的裝卸、刀具的更換以自動化的步伐。

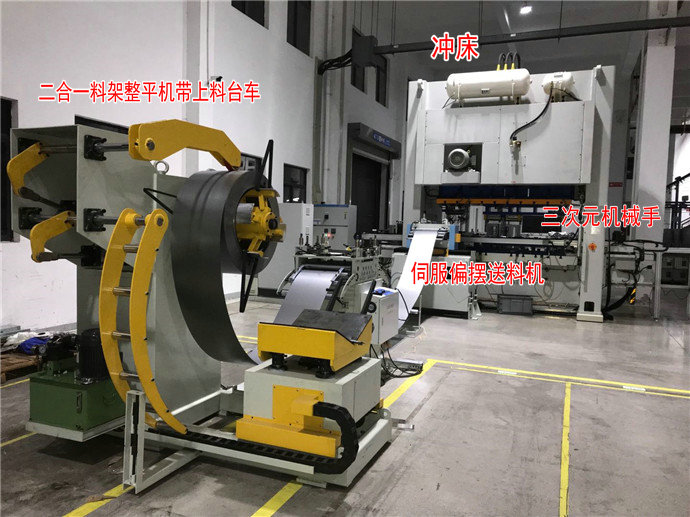

二合一整平機、NC左右偏擺送料機、三次元機械手配沖床生產線實例
此生產線為杭州客戶,整條線全自動化生產、從上料后一人操作即可
多工位三次元機械手適用行業:
適用于五金沖壓/拉伸如電飯鍋/電機機殼/熱水壺/豆?jié){機/餐盤/筆記本外殼/手機外殼/汽車沖壓零配件/電視機外殼/空調配件
三次元機械手視頻
三次元機械手參數規格:
項目 | NC二次元傳送機 | NC三次元傳送機 |
型式 | TN2 | TN3 |
驅動馬達 | AC伺服馬達 X3個 | AC伺服馬達 X5-10個 |
傳送路徑 | 移送/夾持 | 移送/夾持/舉升 |
適用床臺面積 | (LR*FB)1400*600~4000*1500mm | (LR*FB)1400*600~6500*2600mm |
載重(端拾器+工件) | 5~40kgs | 20~200kgs |
注:機械手屬于非標定制,需要根據客戶本身的沖床,產品,工序來定制,歡迎來電咨詢,免費根據要求提供方案
